Betaflight научился сам определять положение полетного контроллера: больше не нужно гадать с FC Alignment

При сборке FPV-дрона полетный контроллер (Flight Controller, FC) далеко не всегда удается установить идеально по направлению движения аппарата. Конструкция рамы, расположение аккумулятора, видеопередатчика, GPS-модуля или других компонентов часто вынуждают инженеров поворачивать плату на 90°, 180° или даже устанавливать ее под произвольным углом.

Для современной электроники это не проблема — при условии, что прошивка знает точное положение контроллера относительно корпуса. Если же настройки выполнены неправильно, последствия могут быть весьма неприятными: от нестабильного полета до мгновенного переворота квадрокоптера сразу после взлета.

Именно поэтому появление в Betaflight Configurator 2026.6 нового инструмента FC Alignment Wizard стало одним из самых интересных обновлений последних месяцев. Теперь программа способна самостоятельно определить ориентацию полетного контроллера и избавить пилота от долгих экспериментов с ручными настройками.

Почему ориентация полетного контроллера настолько важна

Полетный контроллер является «мозгом» квадрокоптера. Именно он получает информацию от гироскопа и акселерометра, рассчитывает положение аппарата в пространстве и управляет работой двигателей.

Все эти вычисления основаны на одном простом предположении — контроллер точно знает, где находится передняя часть дрона, а где задняя, где левый и правый борта, а также как расположены оси Roll, Pitch и Yaw.

Если контроллер физически повернут, но в настройках это не указано, система начинает интерпретировать движения совершенно неправильно.

Например, пилот слегка наклоняет аппарат вперед, а контроллер воспринимает это как крен вправо. В результате алгоритмы стабилизации начинают компенсировать несуществующее отклонение, заставляя квадрокоптер двигаться в неожиданном направлении.

Именно поэтому даже идеально собранный аппарат может оказаться практически неуправляемым уже через несколько секунд после взлета.

Какие проблемы вызывает неправильная настройка

Ошибки в параметрах Board Alignment относятся к числу самых распространенных причин аварий после первой сборки или ремонта FPV-дрона.

Типичные симптомы выглядят следующим образом:

квадрокоптер мгновенно переворачивается после запуска моторов;
аппарат пытается улететь в сторону без команды пилота;
стабилизация работает непредсказуемо;
режим Angle ведет себя некорректно;
PID-регуляторы начинают компенсировать движения по неправильным осям.

Многие опытные пилоты хотя бы один раз сталкивались с ситуацией, когда полностью исправный дрон отказывался нормально взлетать. После нескольких часов поиска неисправности выяснялось, что причиной была всего одна неверная настройка ориентации полетного контроллера.

Как приходилось настраивать FC раньше

До появления нового мастера настройка выполнялась практически полностью вручную.

Обычно процесс выглядел следующим образом:

Подключить полетный контроллер к Betaflight Configurator.
Открыть вкладку Setup.
Наклонять квадрокоптер в разные стороны.
Следить за трехмерной моделью.
Менять значения Roll, Pitch и Yaw.
Повторять процедуру до полного совпадения движений модели с реальным аппаратом.

Если контроллер был установлен строго по оси аппарата, процедура занимала считанные минуты. Но стоило использовать нестандартную компоновку, как процесс превращался в серию проб и ошибок.

Особенно сложно приходилось новичкам. Достаточно было перепутать знак угла или выбрать неправильную ось — и аппарат начинал вести себя совершенно непредсказуемо.

В некоторых случаях пилоты были вынуждены несколько раз подключать контроллер к компьютеру, менять настройки, сохранять конфигурацию и снова проверять результат. На это уходило значительно больше времени, чем на саму установку электроники.

Betaflight решил автоматизировать этот процесс

В новой версии Betaflight Configurator 2026.6 разработчики представили FC Alignment Wizard — мастер автоматического определения положения полетного контроллера.

Главная идея проста: вместо того чтобы вручную подбирать углы поворота платы, пользователь выполняет несколько простых действий по инструкции, а Configurator самостоятельно рассчитывает пространственную ориентацию контроллера и предлагает готовые значения для настройки Board Alignment.

На первый взгляд это выглядит как небольшое улучшение интерфейса. Однако за ним скрывается серьезная автоматизация одного из самых неприятных этапов настройки FPV-дрона.

Но как именно программе удается определить положение контроллера без ручных измерений? Какие датчики используются и насколько точны результаты? Об этом подробно поговорим во второй части статьи.

```html id="jik8p8"

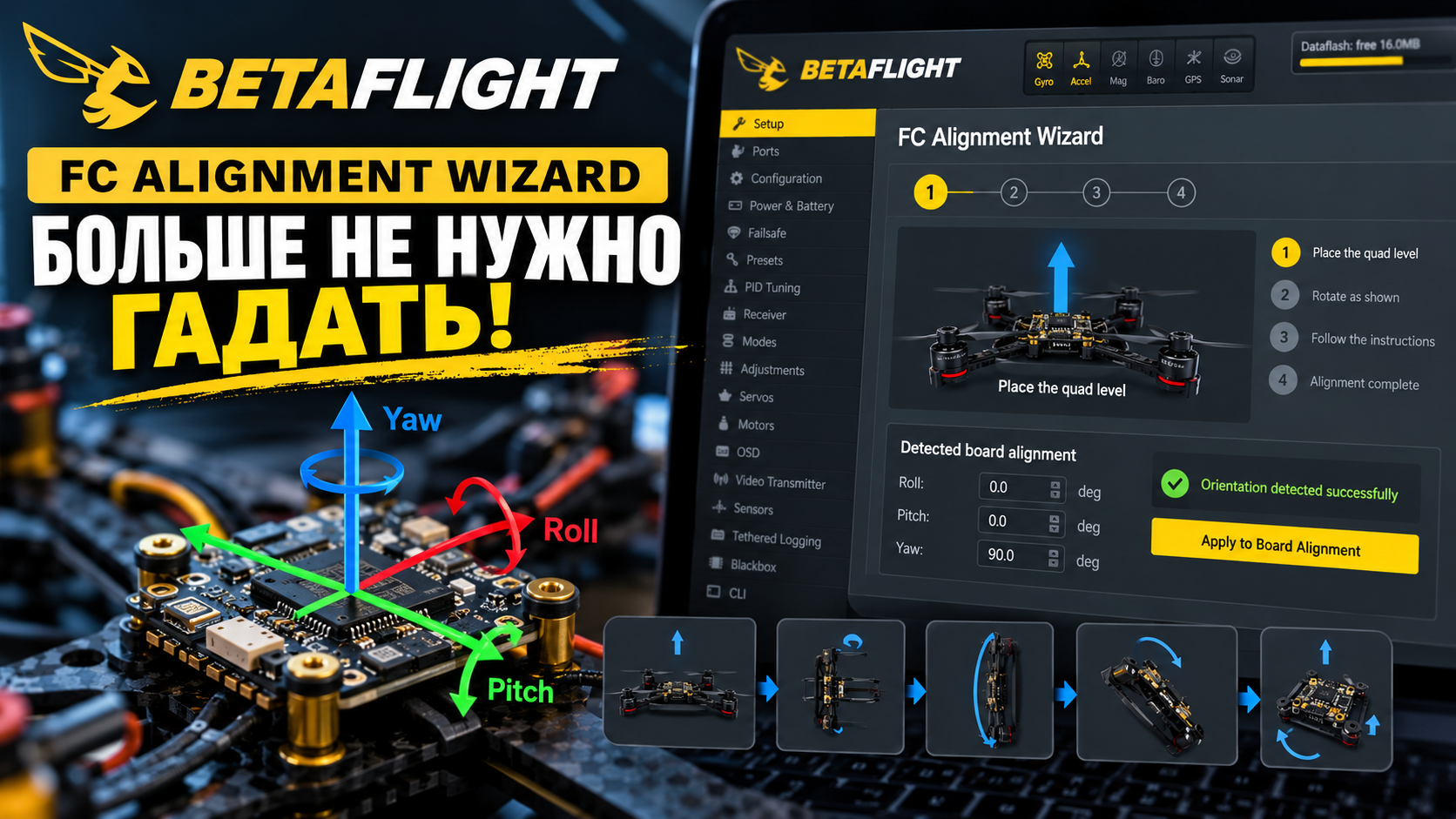

Как работает FC Alignment Wizard

Главное нововведение Betaflight Configurator 2026.6 заключается не в появлении новой настройки, а в изменении самого подхода к определению ориентации полетного контроллера.

Раньше пользователь самостоятельно вычислял необходимые углы поворота платы, постоянно сверяясь с трехмерной моделью квадрокоптера. Теперь значительную часть этой работы выполняет сама программа.

FC Alignment Wizard представляет собой интерактивный мастер настройки, который пошагово сопровождает пользователя и автоматически рассчитывает пространственное положение полетного контроллера относительно рамы.

На чем основана работа нового инструмента

Современный полетный контроллер содержит инерциальный измерительный модуль (IMU), в состав которого входят гироскоп и акселерометр. Именно эти датчики используются для оценки положения квадрокоптера в пространстве.

Во время работы мастера пользователь последовательно устанавливает аппарат в несколько положений, следуя подсказкам программы. В каждом положении контроллер фиксирует показания своих датчиков.

Получив несколько независимых измерений, Configurator вычисляет, каким образом плата установлена внутри корпуса, после чего автоматически определяет необходимые значения:

Roll;
Pitch;
Yaw.

Затем мастер предлагает записать рассчитанные параметры в настройки Board Alignment.

Для пользователя вся процедура выглядит значительно проще, чем раньше: вместо ручного подбора углов достаточно выполнить несколько последовательных действий и подтвердить результат.

Что изменилось на практике

Для опытных пилотов новая функция означает заметную экономию времени. Вместо того чтобы несколько раз изменять настройки, сохранять конфигурацию и проверять реакцию виртуальной модели, большую часть вычислений теперь выполняет сам Configurator.

Но еще важнее другое — значительно снижается вероятность человеческой ошибки.

Неверно выбранный знак угла, перепутанные оси или случайная опечатка больше не становятся причиной некорректной работы системы стабилизации.

Это особенно полезно при ремонте аппаратов, когда полетный контроллер приходится переставлять после замены элементов рамы или модернизации оборудования.

В каких случаях FC Alignment Wizard наиболее полезен

Новый мастер пригодится практически каждому, кто самостоятельно собирает квадрокоптеры. Однако есть ситуации, где его преимущества проявляются особенно заметно.

Самодельные FPV-дроны с нестандартной компоновкой.
Экспериментальные платформы.
Кинематографические квадрокоптеры.
Дальнолеты с большим количеством дополнительного оборудования.
Аппараты после капитального ремонта.
Проекты, где свободного места внутри рамы практически не остается.

Во всех этих случаях полетный контроллер нередко приходится устанавливать под углом, который раньше приходилось вычислять вручную.

Теперь процесс становится значительно быстрее и понятнее.

Есть ли ограничения?

Несмотря на высокий уровень автоматизации, FC Alignment Wizard нельзя считать универсальным решением для любых проблем с настройкой квадрокоптера.

Точность определения положения зависит сразу от нескольких факторов:

исправности гироскопа и акселерометра;
жесткости крепления полетного контроллера;
правильного выполнения всех этапов мастера;
отсутствия вибраций во время измерений;
корректной калибровки датчиков.

Если один из этих факторов нарушен, программа может получить некорректные данные и предложить ошибочные значения ориентации.

Именно поэтому разработчики рекомендуют после завершения работы мастера обязательно проверить результат во вкладке Setup.

Достаточно взять квадрокоптер в руки и наклонить его по каждой из осей. Если трехмерная модель на экране повторяет движения без задержек и ошибок, настройка выполнена корректно.

Автоматизация не отменяет проверку перед полетом

Важно понимать, что FC Alignment Wizard автоматизирует лишь один этап настройки полетного контроллера. Он не заменяет полноценную проверку всей конфигурации квадрокоптера.

Перед первым взлетом по-прежнему необходимо убедиться в правильности направления вращения моторов, проверить назначение ресурсов, работу приемника управления, режимов полета и систем безопасности.

Другими словами, новый мастер значительно сокращает время настройки, но не отменяет инженерный подход к подготовке аппарата.

Насколько важным можно считать это обновление для всего сообщества Betaflight и почему подобные инструменты становятся новым стандартом в мире FPV? Подведем итоги в заключительной части статьи.

```html id="jik8p8"

Почему это обновление действительно важно

На первый взгляд FC Alignment Wizard может показаться лишь небольшим улучшением интерфейса Betaflight Configurator. Однако на практике подобные изменения оказывают гораздо более серьезное влияние на процесс сборки и обслуживания FPV-дронов.

За последние несколько лет разработчики Betaflight постепенно автоматизируют операции, которые раньше требовали опыта и глубокого понимания принципов работы полетных контроллеров. Благодаря этому самостоятельная сборка квадрокоптеров становится доступнее для начинающих пилотов, а опытные инженеры тратят меньше времени на рутинные операции.

FC Alignment Wizard является ярким примером такого подхода. Вместо ручного расчета углов программа использует возможности встроенных датчиков и берет вычисления на себя, снижая вероятность ошибок еще до первого полета.

Что это означает для сообщества FPV

Большинство аварий во время первых испытаний нового квадрокоптера связано вовсе не с неисправностью оборудования, а с ошибками конфигурации.

Неверно назначенные моторы, перепутанное направление вращения пропеллеров, некорректная настройка приемника управления или ошибочная ориентация полетного контроллера способны привести к потере аппарата уже через несколько секунд после взлета.

Поэтому любые инструменты, позволяющие сократить количество подобных ошибок, приносят реальную практическую пользу.

FC Alignment Wizard не делает настройку полностью автоматической, однако устраняет один из самых распространенных источников проблем при сборке FPV-дронов.

Останется ли ручная настройка?

Несмотря на развитие автоматизации, полностью отказаться от понимания принципов работы Betaflight не получится.

Инженеру по-прежнему необходимо знать:

как работает система координат полетного контроллера;
что означают оси Roll, Pitch и Yaw;
как проверить правильность конфигурации перед полетом;
какие параметры необходимо контролировать после ремонта или модернизации аппарата.

Автоматизация избавляет от рутинной работы, но не заменяет инженерное мышление. Именно поэтому опыт настройки Betaflight остается важным даже после появления новых интеллектуальных инструментов.

Куда движется Betaflight

Если посмотреть на развитие проекта за последние годы, становится заметна общая тенденция. Разработчики стремятся сделать сложные процессы максимально понятными и безопасными.

Появляются новые мастера настройки, расширяются возможности Configurator, улучшается диагностика ошибок и снижается количество операций, которые раньше выполнялись исключительно вручную.

Можно ожидать, что в будущих версиях Betaflight появятся новые инструменты автоматической проверки конфигурации, диагностики аппаратных неисправностей и контроля качества сборки перед первым полетом.

Это особенно важно на фоне роста числа пользователей, которые начинают самостоятельно собирать FPV-дроны без многолетнего опыта моделизма.

Заключение

FC Alignment Wizard нельзя назвать революцией, однако именно такие обновления постепенно меняют повседневную работу инженеров и пилотов.

Вместо ручного подбора углов, постоянных проверок и риска ошибиться при настройке пользователь получает удобный инструмент, который автоматически определяет ориентацию полетного контроллера и помогает быстрее подготовить аппарат к полету.

Для новичков это означает более простой вход в мир FPV, а для опытных специалистов — экономию времени при сборке и обслуживании техники.

Подобные функции редко становятся главной новостью дня, но именно они делают Betaflight одной из самых удобных и быстро развивающихся платформ для управления беспилотными летательными аппаратами.

Мнение редакции

Мы считаем, что подобные обновления имеют значение не меньше, чем появление нового оборудования. Современные беспилотные системы становятся сложнее с каждым годом, а количество электронных компонентов внутри небольшого FPV-дрона постоянно растет. В результате инженерам все чаще приходится искать компромиссы при размещении оборудования, устанавливая полетный контроллер в нестандартном положении.

FC Alignment Wizard — это хороший пример того, как программное обеспечение помогает компенсировать конструктивные ограничения без дополнительных затрат. Чем меньше времени разработчики и пилоты тратят на поиск ошибок конфигурации, тем больше внимания можно уделить действительно важным задачам: надежности аппарата, качеству полета и совершенствованию конструкции.

Именно такие небольшие, но хорошо продуманные инструменты постепенно формируют новый стандарт разработки открытых платформ для беспилотной авиации.

Источник: статья Oscar Liang "How to Fix FC Board Alignment in Betaflight: No More Guessing!". Материал подготовлен в формате адаптированного перевода с дополнительными техническими пояснениями и комментариями редакции.
