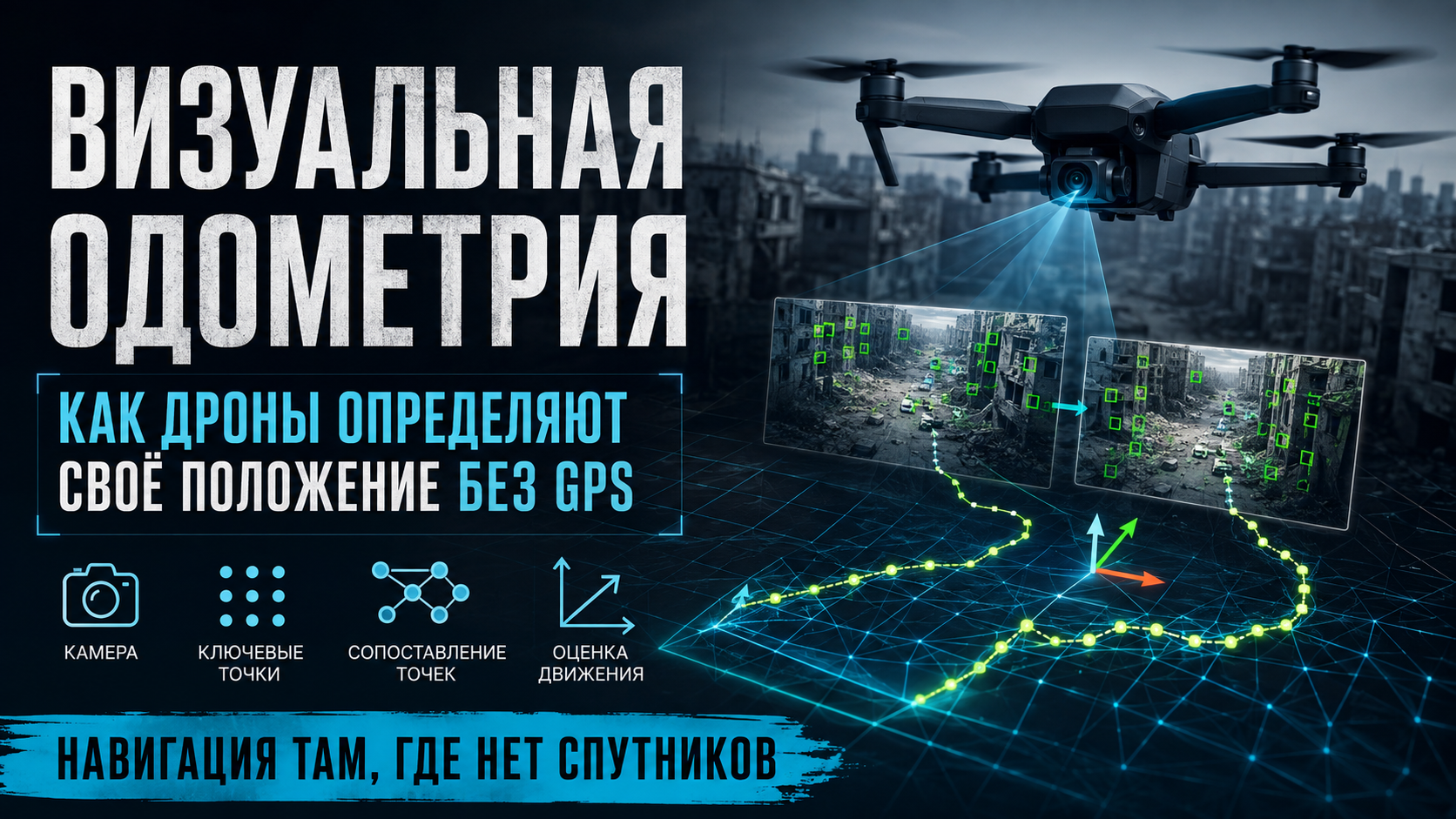

Визуальная одометрия: как дроны определяют своё положение без GPS

Современные беспилотные летательные аппараты всё чаще выполняют задачи в условиях, где спутниковая навигация недоступна или подавляется средствами радиоэлектронной борьбы. Для решения этой проблемы используются альтернативные методы навигации, одним из которых является визуальная одометрия (Visual Odometry, VO). Эта технология позволяет дрону определять собственное перемещение, анализируя изображения с бортовой камеры.

Что такое визуальная одометрия?

Визуальная одометрия — это метод оценки перемещения камеры или робота по последовательности изображений. Вместо спутниковых сигналов система использует изменения окружающей сцены, которые наблюдает камера во время движения.

По сути, алгоритм делает то же самое, что и человек: замечает, как изменяется положение объектов вокруг, и по этим изменениям определяет направление и скорость своего движения.

Принцип работы

Работа системы состоит из нескольких последовательных этапов.

1. Камера получает очередной кадр.
2. Алгоритм находит характерные элементы изображения — углы, линии, текстуры и контрастные детали.
3. На следующем кадре эти же точки обнаруживаются повторно.
4. По смещению найденных точек вычисляется перемещение камеры.
5. Из последовательности таких вычислений строится траектория движения аппарата.

Весь этот процесс выполняется десятки раз в секунду, обеспечивая практически непрерывную оценку положения беспилотника.

Ключевые точки изображения

Для работы визуальной одометрии необходимы хорошо различимые элементы окружающей среды. Обычно это:

• углы зданий;
• дорожная разметка;
• камни;
• деревья;
• трещины на поверхности;
• контрастные детали конструкций.

Именно такие элементы позволяют алгоритму надёжно определить собственное перемещение.

Почему изображение позволяет определить движение?

Когда беспилотник движется вперёд, близкие объекты смещаются по изображению значительно быстрее удалённых. При повороте вся сцена начинает перемещаться относительно центра кадра. Эти закономерности описываются законами перспективной геометрии и позволяют математически вычислить изменение положения камеры.

Основные типы визуальной одометрии

Монокулярная

Используется одна камера. Это наиболее дешёвое и лёгкое решение, однако оно не позволяет определить абсолютный масштаб без дополнительных источников информации.

Стереоскопическая

Используются две камеры, расположенные на известном расстоянии друг от друга. Благодаря этому система сразу получает информацию о глубине сцены и значительно точнее определяет расстояния до объектов.

RGB-D

Помимо обычного изображения используется датчик глубины. Такой подход широко применяется в мобильной робототехнике и беспилотных платформах, работающих внутри помещений.

Visual-Inertial Odometry (VIO)

Наиболее современный вариант. Помимо камеры используется инерциальный измерительный блок (IMU), включающий гироскопы и акселерометры. Совместная обработка данных значительно повышает точность и устойчивость навигации.

Алгоритмы обнаружения особенностей

Для поиска характерных точек применяются различные алгоритмы компьютерного зрения:

• Harris Corner Detector;
• FAST;
• SIFT;
• SURF;
• ORB;
• SuperPoint (нейросетевой подход).

После обнаружения особенностей система сопоставляет их между соседними кадрами и вычисляет параметры движения.

Преимущества технологии

• не требует GPS или ГЛОНАСС;
• работает внутри помещений;
• устойчива к радиоэлектронному подавлению;
• использует относительно недорогие камеры;
• может работать совместно с другими навигационными системами.

Недостатки

• ошибки постепенно накапливаются (дрейф);
• качество работы зависит от освещения;
• однообразные поверхности затрудняют поиск ориентиров;
• сильная вибрация ухудшает качество измерений;
• дождь, снег и туман могут снижать точность.

Связь со SLAM

Визуальную одометрию часто путают со SLAM, однако это разные технологии.

Visual Odometry отвечает только на вопрос: «Как я переместился относительно предыдущего положения?»

SLAM (Simultaneous Localization and Mapping) одновременно определяет положение аппарата и строит карту окружающей местности. Именно поэтому большинство современных систем автономной навигации используют визуальную одометрию как один из компонентов более сложного комплекса SLAM.

Применение в современных БПЛА

Сегодня визуальная одометрия широко используется в разведывательных квадрокоптерах, FPV-дронах, наземных роботах, автономных автомобилях и даже космических аппаратах. Военные беспилотники всё чаще объединяют данные камер, инерциальной навигации, лидаров и других датчиков, формируя комплексные системы Visual-Inertial SLAM, способные работать в условиях полного отсутствия спутниковой навигации и активного радиоэлектронного противодействия.

Заключение

Визуальная одометрия стала одной из ключевых технологий современной автономной навигации. Несмотря на ограничения, связанные с накоплением ошибок и зависимостью от качества изображения, она позволяет беспилотным аппаратам выполнять полёты там, где GPS недоступен или намеренно подавляется. В сочетании с инерциальной навигацией, лидарами и алгоритмами SLAM визуальная одометрия становится фундаментом нового поколения полностью автономных роботизированных систем.
